GZHL-01X護層環流在線監測系統包括接地環流傳感器、取能單元、信號采集裝置、系統服務器及系統軟件，可對運行狀態下高壓交流電纜線路的接地電流和復合電流狀態量進行連續或周期性自動監測，實現監測時間、監測相別、接地電流有效值、復合電流有效值等監測參數的展示與分析，并具備趨勢分析、異常告警、數據管理等功能，真正地實現了電纜設備自動巡視和狀態檢修，有效的提高了電纜防災減災能力。

?  通過對電纜接頭處加裝集成式接地環流采集器，可實時監測電纜的每個電纜金屬護層接地點的0~300A(AC)范圍的實時電流參數，取代傳統人工方式的定期接地電流巡檢。

?  可繪制接地電流有效值、復合電流有效值等監測數據隨時間變化的發展趨勢圖；

?  具備鏈路監測功能，會定期對下位機及線路中的設備進行巡檢，可自動診斷鏈路故障。

?  具備數據管理功能，應能實現自動檢索、數據瀏覽、歷史數據回放和數據導出。

?  具備異常告警功能，可自動提示故障信息并建立事件日志。

?  操作員的管理及系統狀態監測數據及遠程控制數據等自動存儲在數據庫中，需要時可以簡單快速地檢索查詢。

?  本系統可根據現場工況定制供電及通訊方式，電源方案:AC220V、DC24V、太陽能、取能互感器等;通訊方式:光纖、RS485總線、4G/5G網絡。

? 接地環流傳感器:為卡鉗式結構，安裝在電纜接頭的接地線上，耦合該接地線的電流信號，每條接地線安裝1個。

?  取能單元:通過耦合電纜本體的運行電流，為信號采集裝置供電。

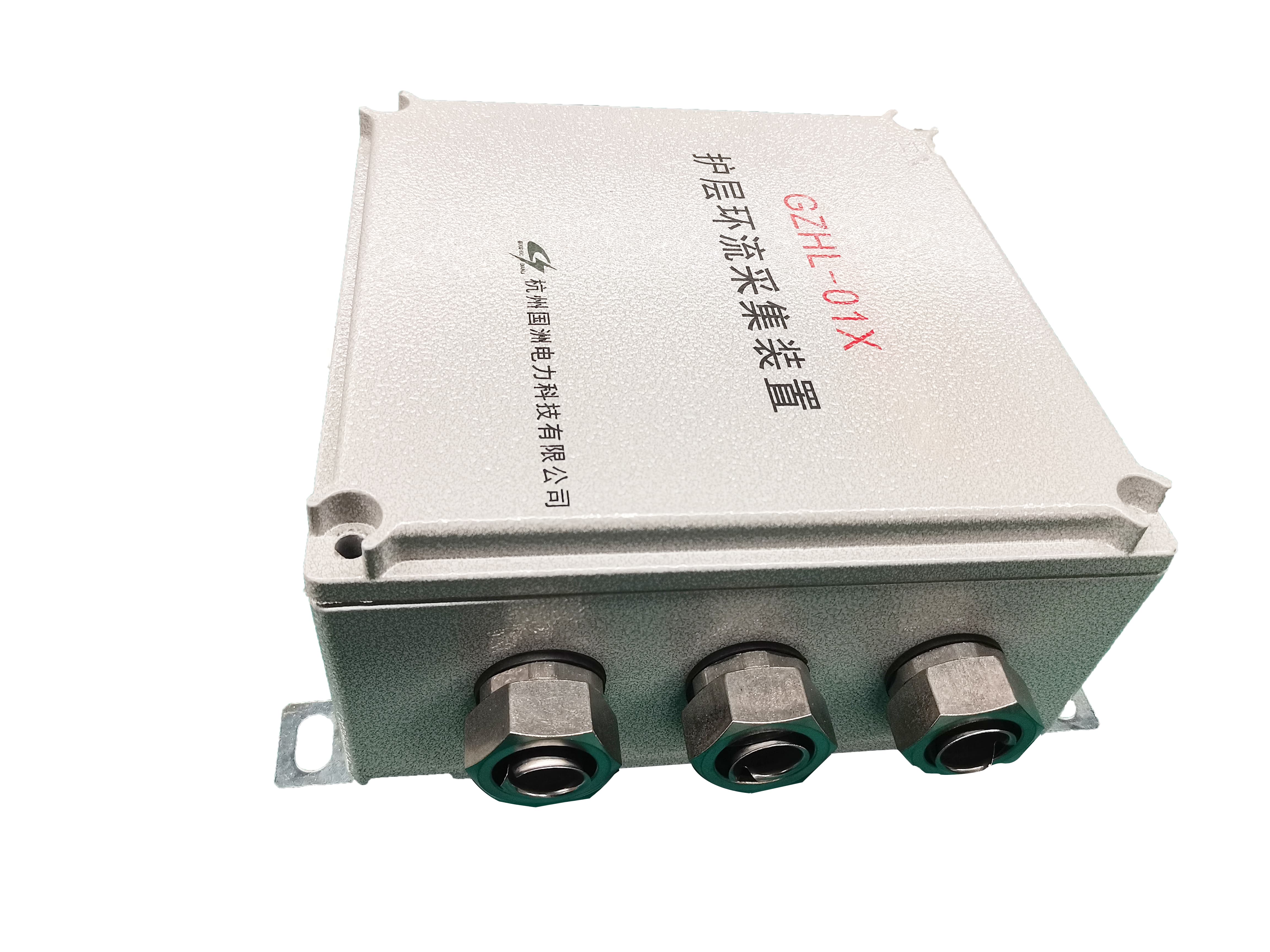

?  信號采集裝置:安裝于電纜接頭附近，采用防水、防塵、防潮設計,內部包含接地環流采集器、通訊單元、取能單元控制模塊等。

?  系統服務器:采用工控機，安裝在站內標準屏柜里面，用于本系統的數據存儲、分析、展示及通訊控制等。
